硬币大小贴片实时监测肌肉硬度 可穿戴超声弹性成像技术取得突破

硬币大小贴片实时监测肌肉硬度  可穿戴超声弹性成像技术取得突破

仅有硬币大小、可贴附于皮肤表面的肌肉黏弹性实时监测探头引发广泛关注。这款由“弹芯随行”团队研发的“弹芯随行”产品，系全球首款能够在运动状态下连续、无创监测肌肉硬度（杨氏模量）、剪切模量和阻尼比的可穿戴超声设备，标志着我国在可穿戴超声弹性成像领域走在了世界前列。

传统肌肉评估长期存在“盲区”

肌肉的力学特性——包括硬度、弹性和阻尼比，是评价肌肉功能状态、疲劳程度和康复进程的核心指标。在临床实践中，医生通常依赖大型台式超声剪切波弹性成像设备进行测量。这类设备价格昂贵，单台售价普遍在十万美元以上，操作需要经过专业培训的超声医师，且患者必须在完全静止的状态下配合完成。运动医学和康复医学领域的专家一直面临一个困扰：患者在日常活动、行走或训练中肌肉的真实力学变化无法被捕获，大量具有临床价值的动态信息被系统性地丢失。

“就像测血压只能测静息状态，却不知道走路、上楼时的血压变化一样，这是一个巨大的信息缺口。”本次大会论坛主席、国内知名康复医学专家刘启明教授表示，“很多脑卒中患者的痉挛症状恰恰在行走或情绪波动时发作，如果只能躺着测，就无法抓住真正的问题。”

中国团队交出“硬币方案”

针对这一持续多年的临床痛点，“弹芯随行”团队提供了一份令人耳目一新的技术答案。项目负责人介绍，该产品将传统台式设备数十公斤的复杂超声系统，压缩为一枚直径二十五毫米、厚度五毫米、总重量仅八克的贴片探头。使用者将其贴附于目标肌肉对应的皮肤表面，通过手机APP即可实时查看肌肉硬度变化曲线，全程无需专业人员操作。

核心技术原理基于超快超声剪切波弹性成像：探头内部集成了微型超声换能器阵列和一枚自主设计的高压专用芯片（ASIC）。工作时，探头以每秒五千帧以上的速度向肌肉发射超快平面波，在组织深处产生微米级的剪切波；相邻阵元接收回波信号后，由内置算法实时计算剪切波传播速度，进而换算为杨氏模量、剪切模量和阻尼比三个核心参数。整个数据处理均在探头端完成，仅将最终结果通过蓝牙传输至手机，实现了“传感即计算”的高度集成。

三大技术壁垒逐一攻克

据悉，该项目最难能可贵的是系统性地解决了可穿戴超声弹性成像的三大工程难题。

其一是微型化与功耗的矛盾。传统超声发射需要近百伏高压脉冲，功耗高达数瓦甚至数十瓦。团队自主研发的低功耗高压ASIC，在硬币大小的面积内集成了升压、脉冲发生、时序控制和电源管理四大模块，将整体功耗控制在两百毫瓦以内，仅为传统方案的几十分之一，连续工作时间可达四至六小时，表面温升不超过一点五摄氏度，完全满足可穿戴设备医用安全标准。

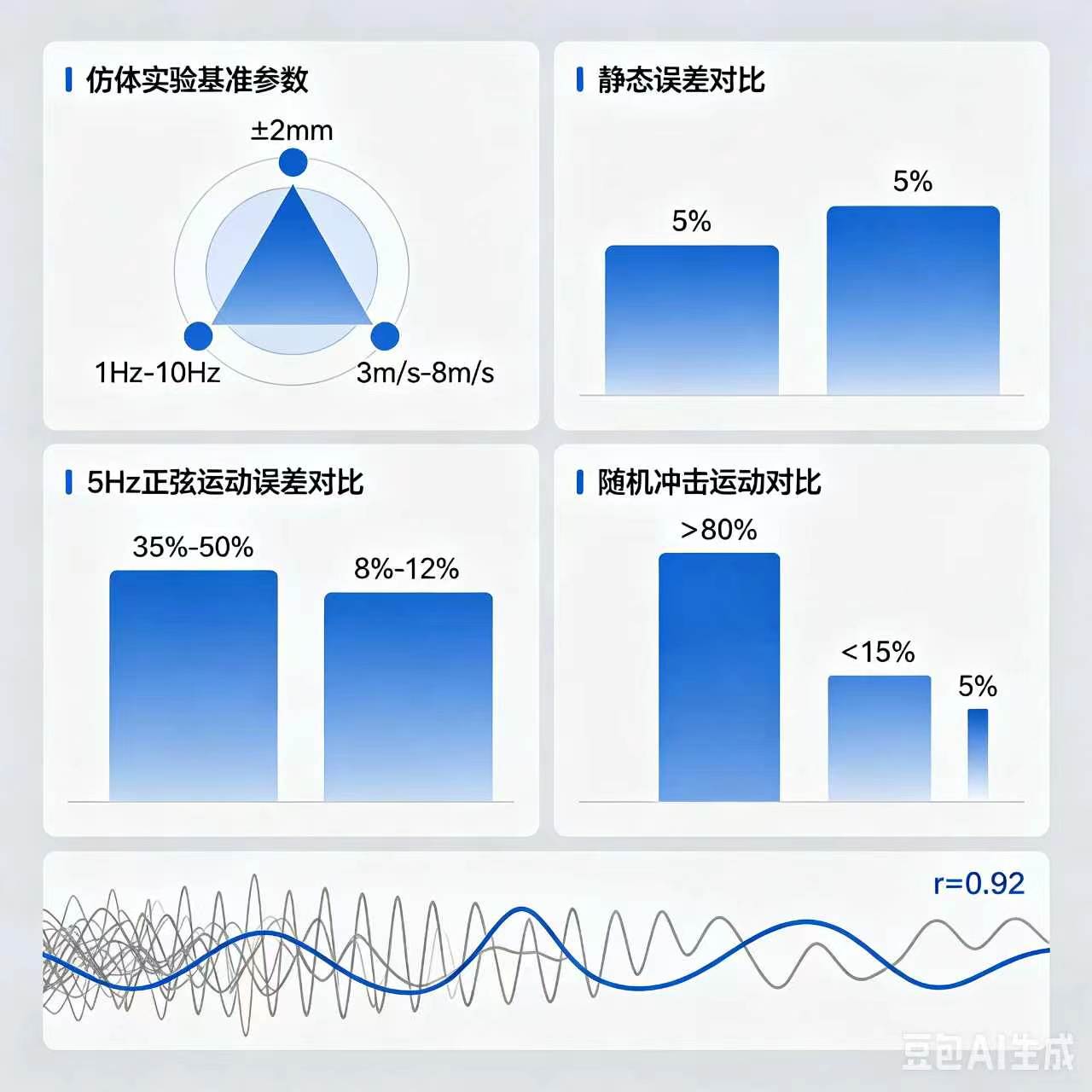

其二是抗运动干扰问题。人体在运动中肌肉收缩、关节转动、探头滑动都会产生远强于剪切波的低频噪声，传统算法极易失效。团队创新性地融合微型惯性测量单元与时空域奇异值分解滤波，构建了一套完整的抗运动伪迹波速估计算法。实验数据显示，在肌肉收缩速度达到每秒两米的剧烈运动条件下，该算法仍能将测量误差控制在百分之十以内，性能远超文献报道的同类方案。

其三是耦合压力校准。探头贴附皮肤的力度直接影响测量值，偏差可达百分之三十以上。团队在探头贴附面集成了厚度仅零点三毫米的薄膜压力传感器，并训练了一个轻量化神经网络模型，实时对输出模量进行压力校正。该“感知—校正”机制不增加任何可动部件，却将压力引入的系统偏差降低至百分之八以内，显著提升了测量结果的可重复性。
